Cách đấu contactor cho máy bơm nước 3 pha
Cách đấu contactor cho máy bơm nước 3 pha – Hướng dẫn chi tiết cho người dân Gia Lai . Tại Gia Lai, nhiều nông hộ đang sử dụng máy bơm nước 3 pha để phục vụ tưới tiêu vườn cà phê, sầu riêng, hồ tiêu… Tuy nhiên, việc điều khiển trực tiếp máy bơm 3 pha không qua contactor (khởi động từ) rất dễ gây nguy hiểm như chập cháy, quá tải, hỏng động cơ.
Để đảm bảo an toàn – bền bỉ – dễ vận hành, bà con nên lắp contactor cho máy bơm nước 3 pha. Bài viết dưới đây sẽ hướng dẫn cụ thể cách đấu contactor cho máy bơm 3 pha đúng kỹ thuật và dễ hiểu nhất.
Contactor là gì? Vai trò trong hệ thống máy bơm 3 pha
>>>>> XEM THÊM :
Lắp đặt điện dân dụng tại Gia Lai
Lắp đặt điện công nghiệp tại Gia Lai
Lắp đặt điện năng lượng mặt trời
Hướng dẫn lắp đặt tủ điện An toàn

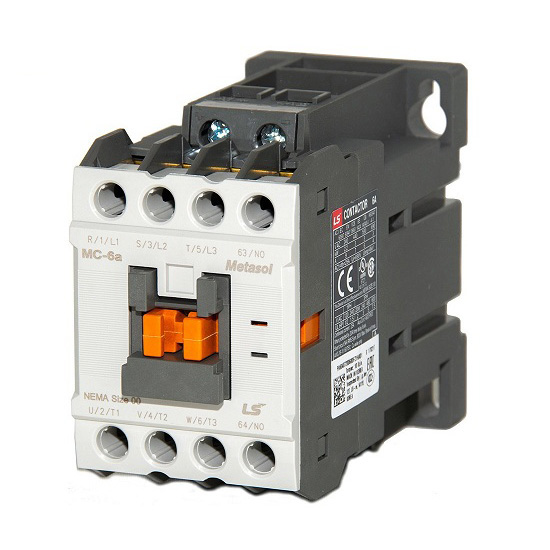

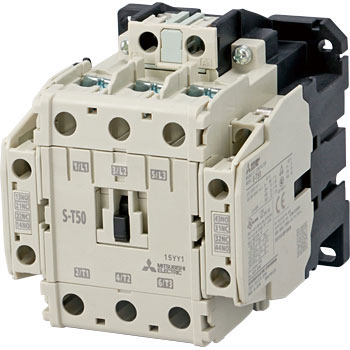

Contactor (khởi động từ) là thiết bị điện trung gian, dùng để đóng/ngắt nguồn điện 3 pha cung cấp cho máy bơm thông qua cuộn hút điều khiển.
Lợi ích khi lắp contactor:
- Bật/tắt máy bơm từ xa hoặc qua tủ điện
- Bảo vệ động cơ khỏi sự cố quá tải (kết hợp rơ-le nhiệt)
- Kết hợp timer, phao điện, công tắc thông minh để tự động hóa tưới tiêu
- Tránh hiện tượng chập cháy do đóng cắt trực tiếp nguồn điện lớn
Các thiết bị cần có để đấu contactor cho máy bơm 3 pha
| Thiết bị | Chức năng |
|---|---|
| Contactor 3 pha | Thiết bị chính điều khiển nguồn điện vào bơm |
| Rơ-le nhiệt (Overload) | Bảo vệ quá tải, ngắt mạch khi dòng vượt ngưỡng |
| CB 3 pha (Aptomat) | Bảo vệ tổng, ngắt điện khi có sự cố |
| Nút nhấn ON/OFF hoặc công tắc | Điều khiển đóng/ngắt cuộn hút contactor |
| Dây điện lõi đồng đúng công suất | Dẫn điện từ nguồn vào và ra thiết bị |
Sơ đồ nguyên lý đơn giản
Cách đấu contactor cho máy bơm nước 3 pha
✅ Bước 1: Ngắt toàn bộ nguồn điện trước khi đấu nối
Đảm bảo an toàn tuyệt đối, tránh điện giật khi thao tác.
✅ Bước 2: Đấu nguồn điện 3 pha vào chân L1 – L2 – L3 của contactor
- Ba dây pha từ CB tổng cấp vào ba chân trên của contactor
- Dùng dây có tiết diện phù hợp công suất bơm (ví dụ: 2.5mm², 4mm², 6mm²…)
✅ Bước 3: Đấu đầu ra máy bơm vào chân T1 – T2 – T3
- Từ ba chân dưới của contactor, kéo ra motor máy bơm 3 pha
✅ Bước 4: Đấu cuộn hút A1 – A2
- A1: nối qua nút nhấn ON (hoặc timer, rơ-le điều khiển) → cấp điện
- A2: nối về trung tính hoặc pha L1 (tùy sơ đồ)
➡ Khi cấp điện cho A1–A2, contactor hút và đóng điện cho bơm
✅ Bước 5: Đấu rơ-le nhiệt ở đầu ra contactor (T1–T2–T3)
- Dòng ra đi qua rơ-le nhiệt để kiểm soát dòng tải
- Nếu quá tải, rơ-le sẽ ngắt mạch cuộn hút, bảo vệ máy bơm
Lưu ý khi lắp contactor cho máy bơm nước 3 pha
- Chọn contactor và rơ-le nhiệt đúng công suất và dòng định mức của bơm
- Kiểm tra chiều quay của bơm sau khi đấu, nếu sai đảo 2 dây pha bất kỳ
- Có thể tích hợp thêm điều khiển từ xa, công tắc Wifi, cảm biến mực nước, phao điện để tự động hóa
Gợi ý cấu hình contactor cho máy bơm tại Gia Lai
| Công suất bơm | Dòng điện định mức | Contactor nên dùng |
|---|---|---|
| 2.2kW (3HP) | ~5A – 6A | Contactor 9A + rơ-le nhiệt 5–8A |
| 4kW (5.5HP) | ~8A – 10A | Contactor 18A + rơ-le nhiệt 9–13A |
| 7.5kW (10HP) | ~15A – 18A | Contactor 25A – 32A + rơ-le 15–22A |
Dịch vụ lắp contactor – tủ điều khiển máy bơm tại Gia Lai
Điện Nước Đơn Giản nhận:
- Thiết kế, thi công tủ điện điều khiển bơm 3 pha
- Cung cấp contactor, rơ-le nhiệt, CB, timer chính hãng
- Lắp đặt tận nơi tại Chư Prông – Gia Lai và khu vực lân cận
📞 Hotline: 0966 420 239
🌐 Website: diennuocdongian.com
FAQ – Câu hỏi thường gặp khi đấu contactor cho máy bơm nước 3 pha
1. Contactor là gì và có bắt buộc phải dùng cho máy bơm không?
Contactor là thiết bị giúp đóng/ngắt dòng điện 3 pha an toàn. Nên dùng để tránh chập điện, bảo vệ motor và tăng tuổi thọ thiết bị.
2. Không dùng rơ-le nhiệt có được không?
Không nên. Rơ-le nhiệt giúp ngắt nguồn khi quá tải, tránh cháy mô tơ, đặc biệt quan trọng khi máy bơm hoạt động lâu ở vùng xa.
3. Contactor 1 pha có dùng được cho bơm 3 pha không?
Không. Máy bơm 3 pha bắt buộc phải dùng contactor 3 pha chuyên dụng, vì dòng điện lớn hơn và cần đóng ngắt đồng thời 3 dây pha.
4. Tôi không biết điện có tự lắp được contactor không?
Nếu bạn không có kiến thức cơ bản về điện 3 pha, nên nhờ thợ chuyên nghiệp để đảm bảo an toàn và đúng kỹ thuật.
5. Bao lâu nên kiểm tra tủ điều khiển máy bơm một lần?
Nên kiểm tra định kỳ 6 – 12 tháng/lần để vệ sinh, siết lại dây, kiểm tra contactor và rơ-le hoạt động đúng.
