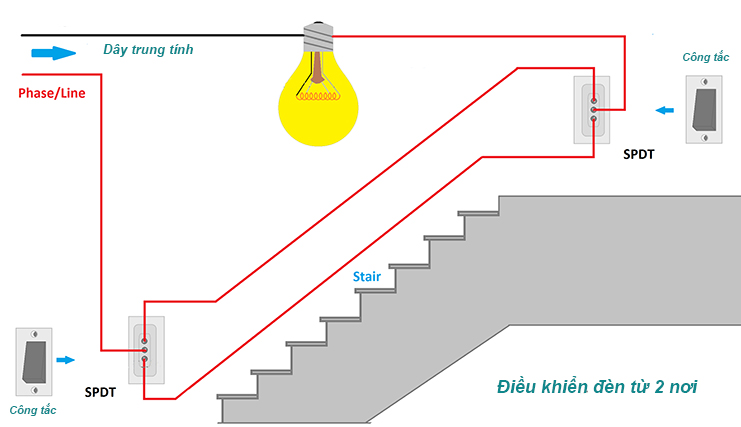

Mạch điện cầu thang 1 bóng đèn

Mạch điện cầu thang 1 bóng đèn

Mạch điện cầu thang 1 bóng đèn là gì? Mạch điện cầu thang 1 bóng đèn là loại mạch chiếu sáng được thiết kế giúp bật/tắt cùng một bóng đèn từ hai vị trí khác nhau (thường là đầu và cuối cầu thang). Đây là giải pháp phổ biến nhất trong nhà ở 1–2 tầng tại nông thôn và thành phố.

Ứng dụng thực tế

  • Chiếu sáng cầu thang trong nhà 2 tầng
  • Lắp đặt tại hành lang dài, lối đi chung
  • Dễ dàng bật/tắt đèn khi lên – xuống cầu thang, không cần quay lại công tắc cũ

Ưu điểm của mạch điện cầu thang 1 bóng đèn

Mạch điện cầu thang 1 bóng đèn

>>> XEM THÊM :

Lắp đặt điện dân dụng tại Gia Lai

Lắp đặt điện công nghiệp tại Gia Lai

Lắp đặt điện năng lượng mặt trời

Máy Bơm Nước Lưu Lượng

  • Dễ lắp đặt với vật tư cơ bản
  • Tiết kiệm chi phí dây và thiết bị so với mạch 2 bóng
  • Tiện lợi và an toàn khi sử dụng vào ban đêm
  • Có thể nâng cấp lên điều khiển cảm biến hoặc công tắc Wi-Fi sau này

Cấu tạo mạch điện cầu thang 1 bóng đèn

Thiết bị cần chuẩn bị:

Thiết bị Số lượng Ghi chú
Công tắc 2 chiều (công tắc đảo chiều) 2 cái Loại phổ thông, dễ mua
Bóng đèn 1 cái LED, compact hoặc sợi đốt
Dây điện lõi đồng 1.5–2.5mm² Tùy theo chiều dài cầu thang Dây Cadivi, Trần Phú…
Hộp nối, domino, ống gen Đầy đủ để đảm bảo an toàn điện

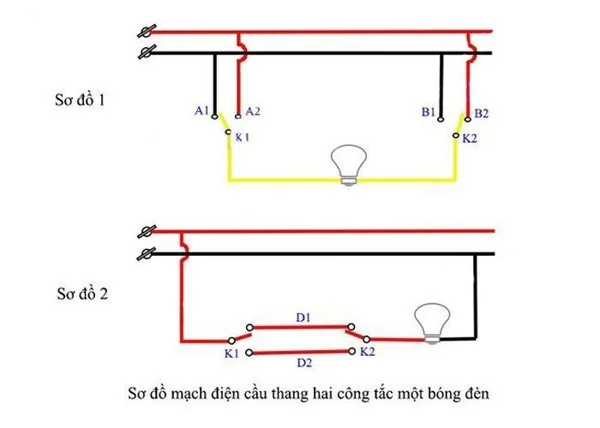

Sơ đồ nguyên lý mạch điện cầu thang 1 bóng đèn

  • Hai công tắc được nối với nhau bằng 2 dây trung gian
  • Đầu pha (L) cấp vào công tắc 1, đầu ra công tắc 2 đi về bóng đèn
  • Dây trung tính (N) cấp trực tiếp cho bóng đèn

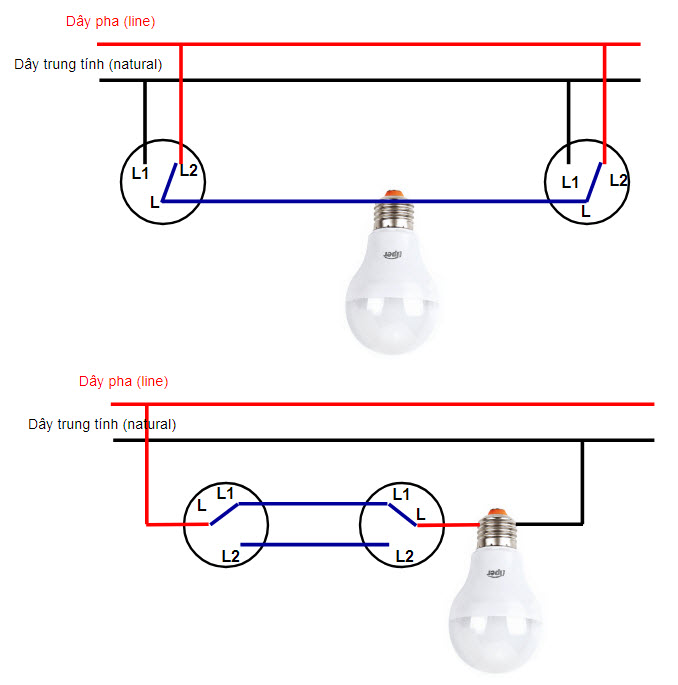

Cách lắp mạch điện cầu thang 1 bóng đèn đúng kỹ thuật

Mạch điện cầu thang 1 bóng đèn

Bước 1: Xác định vị trí lắp công tắc và bóng đèn

  • Bóng đèn nên lắp ở giữa cầu thang hoặc ngay phía trên lối đi
  • Công tắc 1 đặt ở tầng dưới – Công tắc 2 đặt ở tầng trên

Bước 2: Đấu dây trung gian giữa 2 công tắc

  • Dùng 2 dây nối 2 chân (L1 và L2) giữa công tắc 1 và 2
  • 1 chân còn lại của công tắc 1 nối vào nguồn pha (L)
  • 1 chân còn lại của công tắc 2 nối vào bóng đèn

Bước 3: Đấu dây bóng đèn và trung tính

  • Dây trung tính (N) nối từ nguồn về trực tiếp bóng đèn
  • Đảm bảo bóng đèn chỉ sáng khi 2 công tắc ở trạng thái chéo nhau

Bước 4: Kiểm tra hoạt động

  • Bật – tắt từ cả 2 đầu cầu thang đều phải hoạt động bình thường
  • Dây không bị rò điện, mối nối phải gọn và cách điện kỹ

Lưu ý khi lắp mạch điện cầu thang tại Gia Lai

  • Chọn công tắc 2 chiều đúng loại, không dùng nhầm công tắc 1 chiều
  • Nên đi dây điện trong ống gen hoặc ống ruột gà để tránh ẩm, chuột cắn
  • Sử dụng dây đồng chất lượng cao như Cadivi, Trần Phú để tăng độ bền
  • Có thể nâng cấp lên cảm biến hoặc công tắc điều khiển từ xa nếu cần tự động hóa

Dịch vụ lắp điện cầu thang tại Gia Lai

Điện Nước Đơn Giản – Chuyên:

  • Thi công mạch điện cầu thang 1 bóng, 2 bóng, cảm biến
  • Cung cấp công tắc – dây điện – bóng đèn chính hãng
  • Nhận lắp đặt điện dân dụng tại Chư Prông, Chư Sê, Pleiku và các huyện lân cận

📞 Hotline: 0966 420 239
🌐 Website: diennuocdongian.com

FAQ – Câu hỏi thường gặp về mạch điện cầu thang 1 bóng đèn

1. Mạch điện cầu thang 1 bóng đèn khác gì với 2 bóng đèn?

Mạch 1 bóng đơn giản hơn, chỉ cần 1 đèn sáng cho toàn bộ cầu thang, tiết kiệm chi phí thiết bị và dây.

2. Không có công tắc 2 chiều thì lắp được không?

Không. Bắt buộc phải dùng công tắc 2 chiều (2 cực đảo) để bật – tắt từ 2 vị trí.

3. Có thể thay công tắc cơ bằng công tắc cảm biến không?

Có thể. Có thể thay 1 trong 2 công tắc bằng cảm biến chuyển động hoặc công tắc thông minh kết nối Wi-Fi.

4. Tôi có thể tự lắp mạch này không?

Nếu biết điện cơ bản, bạn có thể tự lắp theo sơ đồ. Tuy nhiên nếu không chắc chắn, hãy nhờ thợ lắp để đảm bảo an toàn.

5. Dây trung gian giữa 2 công tắc cần loại gì?

Nên dùng dây đôi lõi đồng 1.5mm², đi trong ống bảo vệ để đảm bảo cách điện tốt và tuổi thọ lâu dài.
